Galaxy S9 Display Reparaturanleitung

Galaxy S9 öffnen

Schalte zu Beginn der Reparatur dein Handy aus und entnimm die SIM-Karte. Erwärme nun die Rückseite mit einem Föhn, um den Kleber zu lösen. Platziere den Saugnapf auf dem Backcover und versuche es vorsichtig anzuheben, um mit dem Plektrum oder der Karte zwischen Backcover und Rahmen zu gelangen. Fahre langsam am Rand entlang, um das Backcover zu lösen. Achte dabei auf das Kabel des Fingerprint-Sensors. Bevor du das Backcover vollständig lösen kannst, musst du die Verbindung zunächst mit dem Spudger lösen.

Sobald das Backcover entfernt ist, kannst du die Schrauben der NFC-Antenne lösen und diese vorsichtig herausheben. Im nächsten Schritt löst du die Akkuverbindung zum Mainboard. So stellst du sicher, dass kein Strom mehr fließen kann und es nicht zu einem Kurzschluss kommt. Entferne nun die Schrauben der Abdeckung neben dem Akku und nimm sie heraus. Darunter befindet sich das Flexkabel des Displays, welches du jetzt löst. Entferne die Schrauben des Lautsprechers und hebe ihn heraus. Die Frontkamera löst du mit dem Spudger vom Mainboard. Trenne dann alle Flexkabel und Antennenkabel vom Mainboard. Um das Mainboard herausnehmen zu können, musst du zunächst noch eine Schraube neben dem Vibrationsmotor lösen. Mit einer Pinzette kannst du jetzt das Sensorflachbandkabel entfernen. Gehe hier vorsichtig vor, damit du es nicht beschädigst. Mit einem Spudger kannst du die Hörmuschel und Vibrationsmotor herausheben.

Entferne jetzt die Schraube an der Audiobuchse, um diese herauszunehmen. Löse anschließend alle Schrauben, die an der USB-Platine befestigt sind und hebe die Platine vorsichtig heraus. Um den Akku aus dem Gehäuse herauszubekommen, empfiehlt es sich, das Display etwas zu erwärmen damit der darunter liegende Kleber sich leichter lösen lässt. Mit einem flachen Werkzeug oder einer Karte kannst du nun unter den Akku gehen und ihn vorsichtig aus dem Gehäuse nehmen.

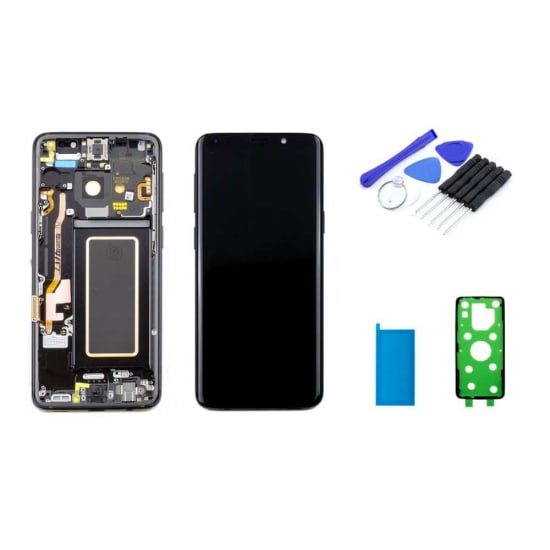

Schau dir das Ersatz-Display genau an und prüfe, ob du gewisse Dichtungen von deinem alten Display übernehmen musst. Entferne dann die Schutzfolien aus dem neuen Display und setze die von dir ausgebauten Teile in das Ersatz-Display ein. Sollte das Ersatz-Display keinen vorbereiteten Kleber für deinen Akku haben, empfehlen wir dir eine Akku-Klebefolie zu verwenden. So bleibt dein Akku fest an seinen Platz und klappert nicht im Handy. Lege nun die USB-Platine mit der Ladebuchse ein und schraube sie fest. Anschließend befestigst du die Audiobuchse. Setze nun auch den Vibrationsmotor, Hörmuschel und das Sensorkabel ein. Nun legst du die Hauptplatine an ihren Platz und schließt alle Flexkabel und Antennenkabel an. Setze anschließend die Frontkamera und den Lautsprecher wieder ein. Schraube den Lautsprecher fest. Lege die NFC-Antenne ein und befestige alle Schrauben.

Entferne den alten Kleber vom Backcover, damit du einen neuen Kleber auftragen kannst und dein Handy besser geschützt ist. Dafür verwendest du eine Klebefolie oder geeigneten Flüssigkleber. Lege das Backcover auf und verbinde den Fingerprint-Sensor wieder mit dem Mainboard. Nun kannst du das Backcover festdrücken. GESCHAFFT! Du hast erfolgreich dein Display am Galaxy S9 gewechselt!
