Galaxy S7 Kopfhörerbuchse Reparaturanleitung
Galaxy S7 Ersatzteile, Werkzeuge und Versandeparaturen in unserem Shop
Video-Anleitung Galaxy S7 Kopfhörerbuchse tauschen
Mittel
30 - 60 Min
Keine Lust selbst zu reparieren? Kein Problem!
Galaxy S7 Kopfhörerbuchse Versandreparatur
Lass dein Galaxy S7 von einem Profi reparieren!
Repariere dein Samsung Galaxy S7 einfach selbst
Samsung Galaxy S7 Kopfhörerbuchse wechseln! Hast du Probleme beim Telefonieren mit deinem Samsung Galaxy S7? Gib es Aussetzer, ein Knacken, dein Kopfhörer hält nicht mehr oder hörst du eider gar nichts mehr? Hier kannst du deine defekte Hörmuschel sowie einen Aux Anschluss deines Samsung Galaxy S7 schnell und günstig selbst wechseln oder austauschen lassen. Ist deine Samsung Galaxy S7 Kopfhörer Audio Buchse defekt, findest du hier alles was du für die Reparatur benötigt. Mit der Kopfhöreranschluss Videoanleitung kannst du die Samsung Galaxy S7 Kopfhörerbuchse selbst tauschen. Kaufe dazu die passende Samsung Galaxy S7 Audiobuchse und das dazugehörige Werkzeug. Die Kosten einer Samsung Galaxy S7 Kopfhörerbuchsen Reparatur sind preiswerter als ein Neukauf und schont die Umwelt. Wir wünschen dir viel Spaß beim Wechsel der Samsung Galaxy S7 Klinkenbuchse!
Bildanleitung Selbstreparatur: Samsung Galaxy S7 Kopfhörerbuchse
-
Schritt für Schritt
Diese Anleitung zeigt Dir, wie Du die Kopfhörerbuchse eines Samsung Galaxy S7 selber wechseln kannst.
-

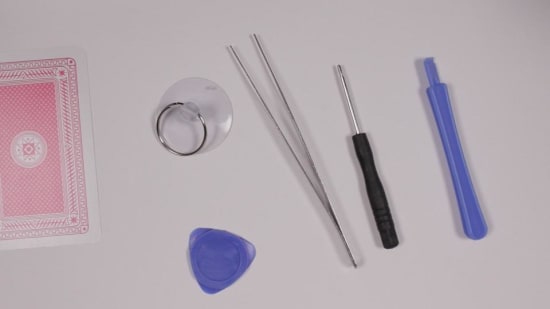

Werkzeug
Man benötigt einen Spudger, Pinzette, Kreuzschraubenzieher, Saugnapf, dünnes Plastiktool sowie eine Spielkarte.
-
Schritt 1:
Das Backcover erwärmenAls erstes den Simkarten Schlitten herausnehmen und mit einem Fön den Kleber des Backcovers erwärmen.
-

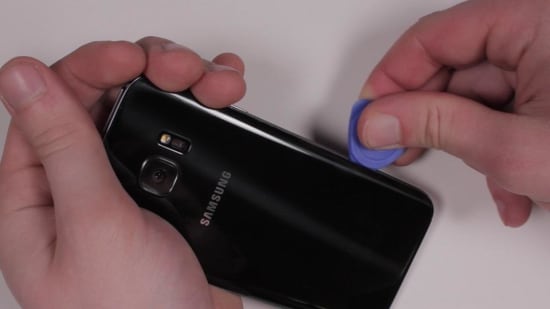

Schritt 2:
Das Galaxy S7 Backcover abnehmenMit einem Saugnapf das Cover anheben und mit einem dünnen Plastiktool oder Spielkarte vorsichtig am Rand entlang gehen, das Cover so lösen und beiseite legen. Den Rahmen und das Cover von Kleberesten sorgfältig reinigen.
-

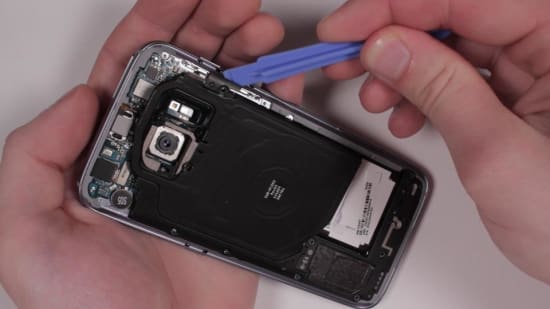

Schritt 3:
Entfernen der AntennenmoduleDie zwölf Schrauben der drei schwarzen Antennen-Abdeckplatten lösen und diese herausnehmen.
-
Schritt 4:
Den S7 Akku herausnehmenDas Samsung Galaxy S7 Akku Flexkabel lösen, den Akkukleber mit dem Fön aufweichen und den Akku mit dem Spudger herausnehmen.
-
Schritt 5:
Trennen der Flex- und AntennenkabelAlle Konnektoren und Flexkabel wie Frontkamera, Power und Volume Buttons sowie Antennenkabel vom Motherboard trennen, so daß dieses sich anheben lässt.
-
Schritt 6:
Herausnehmen des MotherboardsDas Motherboard anwinkeln, den Konnektor unten trennen und das Board beiseite legen.
-

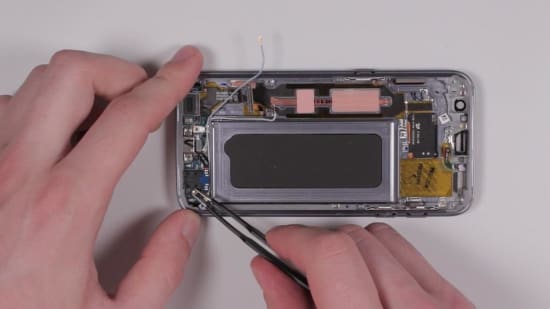

Schritt 7:
Die Kopfhörerbuchse entfernenDie Schraube des Kopfhörer Moduls lösen und mit dem Schraubenzieher durch den Kopfhörereingang das Modul hochdrücken.
-

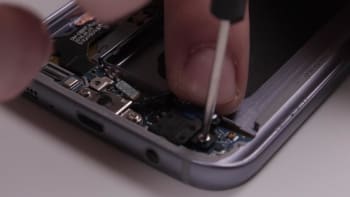

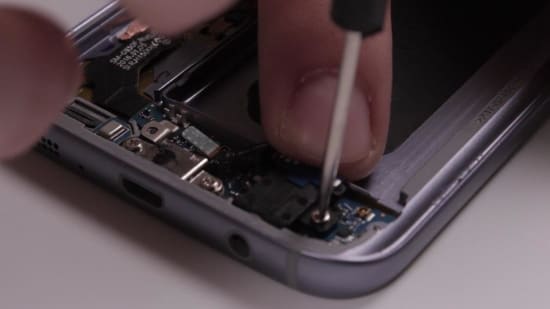

Schritt 8:
Die Kopfhörebuchse wechselnDas Flexkabel der Buchse lösen und mit der Pinzette diese herausnehmen. Die neue S7 Kopfhörerbuchse einsetzen, festschrauben und das Flexkabel verbinden.
-
Schritt 9:
Wiedereinsetzen des MotherboardsDas untere Flexkabel wieder mit dem Motherboard verbinden und dieses einsetzen.
-
Schritt 10:
Flexkabel und Antennen verbindenSämtliche Antennenkabel und Flexkabel wieder vorsichtig mit dem Motherboard verbinden.
-
Schritt 11:
Den S7 Akku einsetzenDen Samsung S7 Akku wieder einsetzen und das Flexkabel mit dem Motherboard wieder verbinden.
-

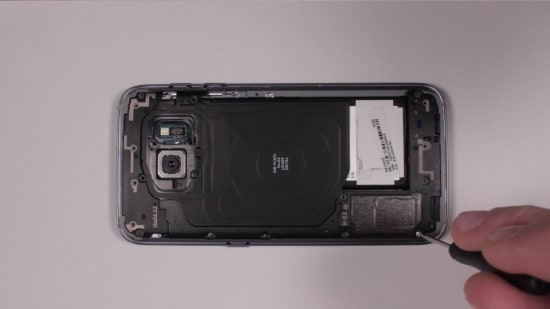

Schritt 12:
Antennen-Abdeckplatten einsetzenDie drei Antennen-Abdeckplatten einfügen und wieder mit allen zwölf Schrauben festschrauben.
-

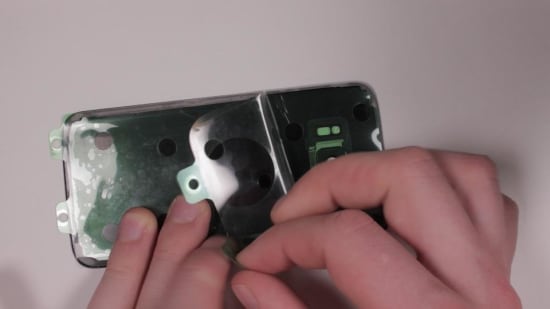

Schritt 13:
Backcover neu verklebenDas von Kleberesten befreite Backcover nehmen, den neuen Kleberahmen anbringen und festdrücken, dann die Schutzfolie entfernen.
-
Schritt 14:
Backcover anbringenDas Backcover auf den Rahmen legen und sorgfältig festdrücken. Das Cover evtl. nochmals mit dem Fön erwärmen und erneut rundherum Druck ausüben. So ist das Samsung Galaxy S7 wieder bestmöglich vor Feuchtigkeit und gegen Verschmutzung geschützt.
Das Backcover erwärmen Schritt 2:
Das Galaxy S7 Backcover abnehmen Schritt 3:
Entfernen der Antennenmodule Schritt 4:
Den S7 Akku herausnehmen Schritt 5:
Trennen der Flex- und Antennenkabel Schritt 6:
Herausnehmen des Motherboards Schritt 7:
Die Kopfhörerbuchse entfernen Schritt 8:
Die Kopfhörebuchse wechseln Schritt 9:
Wiedereinsetzen des Motherboards Schritt 10:
Flexkabel und Antennen verbinden Schritt 11:
Den S7 Akku einsetzen Schritt 12:
Antennen-Abdeckplatten einsetzen Schritt 13:
Backcover neu verkleben Schritt 14:
Backcover anbringen
Schritt für Schritt
Diese Anleitung zeigt Dir, wie Du die Kopfhörerbuchse eines Samsung Galaxy S7 selber wechseln kannst.
Werkzeug
Man benötigt einen Spudger, Pinzette, Kreuzschraubenzieher, Saugnapf, dünnes Plastiktool sowie eine Spielkarte.

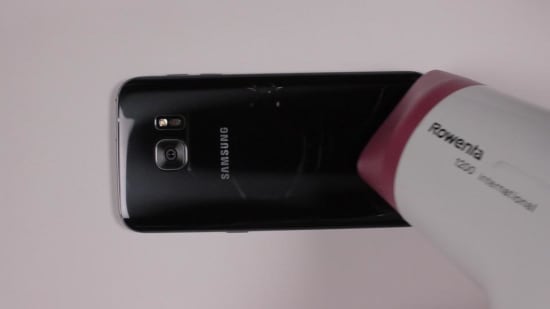

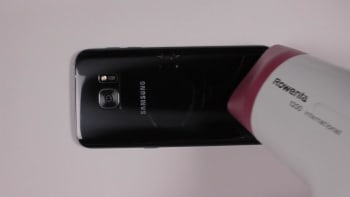

Schritt 1: Das Backcover erwärmen
Als erstes den Simkarten Schlitten herausnehmen und mit einem Fön den Kleber des Backcovers erwärmen.
Schritt 2: Das Galaxy S7 Backcover abnehmen
Mit einem Saugnapf das Cover anheben und mit einem dünnen Plastiktool oder Spielkarte vorsichtig am Rand entlang gehen, das Cover so lösen und beiseite legen. Den Rahmen und das Cover von Kleberesten sorgfältig reinigen.
Schritt 3: Entfernen der Antennenmodule
Die zwölf Schrauben der drei schwarzen Antennen-Abdeckplatten lösen und diese herausnehmen.

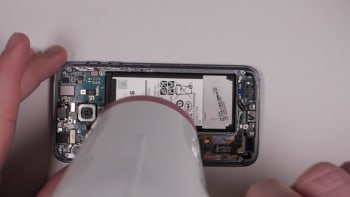

Schritt 4: Den S7 Akku herausnehmen
Das Samsung Galaxy S7 Akku Flexkabel lösen, den Akkukleber mit dem Fön aufweichen und den Akku mit dem Spudger herausnehmen.

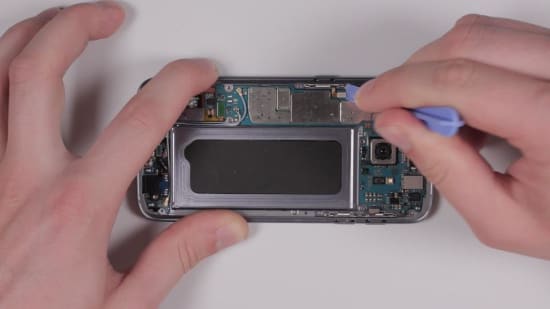

Schritt 5: Trennen der Flex- und Antennenkabel
Alle Konnektoren und Flexkabel wie Frontkamera, Power und Volume Buttons sowie Antennenkabel vom Motherboard trennen, so daß dieses sich anheben lässt.

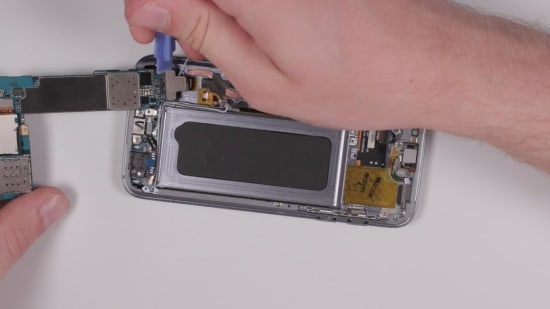

Schritt 6: Herausnehmen des Motherboards
Das Motherboard anwinkeln, den Konnektor unten trennen und das Board beiseite legen.
Schritt 7: Die Kopfhörerbuchse entfernen
Die Schraube des Kopfhörer Moduls lösen und mit dem Schraubenzieher durch den Kopfhörereingang das Modul hochdrücken.
Schritt 8: Die Kopfhörebuchse wechseln
Das Flexkabel der Buchse lösen und mit der Pinzette diese herausnehmen. Die neue S7 Kopfhörerbuchse einsetzen, festschrauben und das Flexkabel verbinden.
Schritt 9: Wiedereinsetzen des Motherboards
Das untere Flexkabel wieder mit dem Motherboard verbinden und dieses einsetzen.

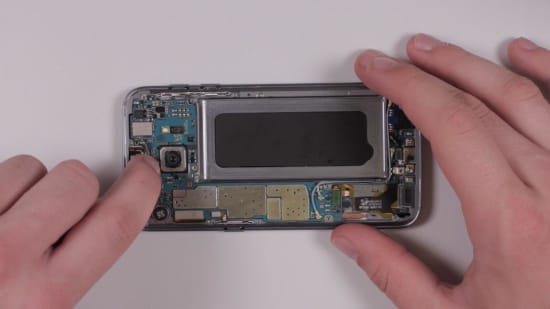

Schritt 10: Flexkabel und Antennen verbinden
Sämtliche Antennenkabel und Flexkabel wieder vorsichtig mit dem Motherboard verbinden.

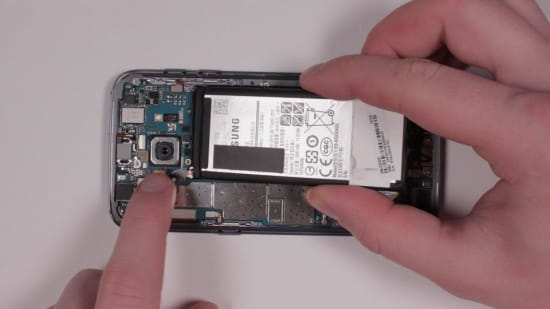

Schritt 11: Den S7 Akku einsetzen
Den Samsung S7 Akku wieder einsetzen und das Flexkabel mit dem Motherboard wieder verbinden.
Schritt 12: Antennen-Abdeckplatten einsetzen
Die drei Antennen-Abdeckplatten einfügen und wieder mit allen zwölf Schrauben festschrauben.
Schritt 13: Backcover neu verkleben
Das von Kleberesten befreite Backcover nehmen, den neuen Kleberahmen anbringen und festdrücken, dann die Schutzfolie entfernen.

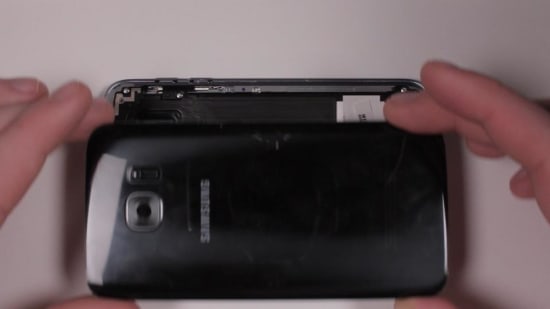

Schritt 14: Backcover anbringen
Das Backcover auf den Rahmen legen und sorgfältig festdrücken. Das Cover evtl. nochmals mit dem Fön erwärmen und erneut rundherum Druck ausüben. So ist das Samsung Galaxy S7 wieder bestmöglich vor Feuchtigkeit und gegen Verschmutzung geschützt.
Informationen
Dein Galaxy S7 spielt keine Musik mehr über deine Kopfhörer? Das muss nicht an einem kaputten Kopfhörerkabel oder einem defekten Handy liegen. Ursache kann eine kaputte Kopfhörerbuchse sein. Hier die möglichen Ursachen einer defekten Kopfhörerbuchse: Die Buchse ist verschmutzt, z.B. durch Sand oder Staub. Die Kontakte sind verbogen, z.B. durch das häufige Ein- und Ausstecken der Klinke in dein Galaxy S7. Die Kopfhörerbuchse hat einen Wackelkontakt, z.B. durch einen Sturz des Galaxy S7. Die Folge einer defekten Galaxy S7 Kopfhörerbuchse ist, dass dein Galaxy S7 nicht mehr störungsfrei Musik und Sound-files über Kopfhörer abspielen kann. Du hast ständige Aussetzer oder der Ton ist extrem leise. Du kannst sie mithilfe unserer Anleitung allerdings reparieren! Der Austausch der Kopfhörerbuchse gehört zu den günstigsten Reparaturen!
Bewertung
Hanni,
vor 4 Jahren
Der Akku war bei meinem handy so gut verklebt, dass er beim herausnehmen kaputt gegangen ist. ich würde behaupten, dass werder motherboard (hab ich getestet & andere anleitungen machen das auch nicht) noch akku entfernt werden müssen um die buxe zu wechseln. also vorsicht!
