iPhone 7 Frontkamera Reparaturanleitung

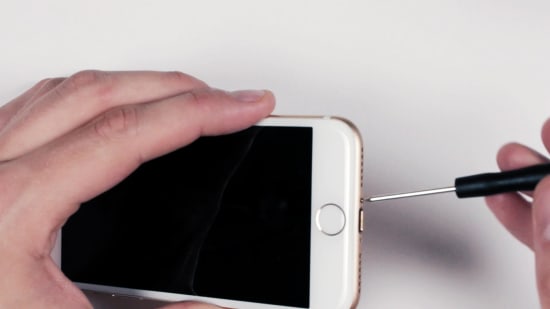

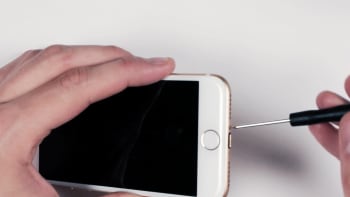

Bitte schalte das iPhone 7 aus bevor du mit der Reparatur beginnst. Zuerst entfernen wir die zwei 3,3 mm großen Pentalob-Schrauben. Jetzt erhitzen wir das iPhone 7, damit sich der Kleber aufweicht. Positioniere den Saugnapf in der Nähe des Home Buttons. Mit dem Spudger fahren wir vorsichtig an den Seitenrändern entlang. GGf. können wir auch das Plektrum oder die Spielkarte dafür verwenden. Achte jedoch darauf: Nicht zu tief rein fahren, um das Gerät nicht zu beschädigen. Mit einem leichten Ruck in Richtung des Home Buttons können wir das Display schließlich aufklappen.

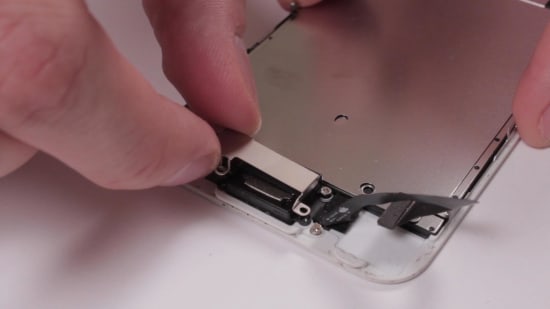

Nun lösen wir mit dem Y-Schraubenzieher, die erste 2,4 mm große Schraube der Metallabdeckung. Im Anschluss lösen wir die drei 1,0 mm großen Schrauben. Unser Tipp: Sortiere die Schrauben, damit ihr später nicht durcheinander kommt. Magnet-Matten eignen sich dafür besonders gut, alternativ kannst du auch Klebeband verwenden, damit du keine Schraube verlierst. Jetzt können wir die Metallabdeckung entfernen.

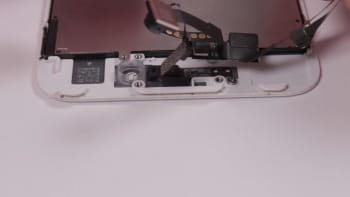

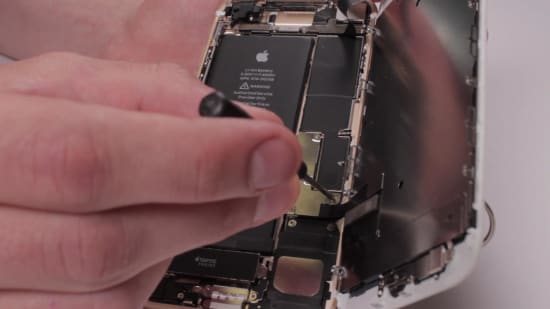

Im ersten Schritt lösen wir die Akku Flex Verbindung, damit kein Strom mehr fließt. Nun lösen wir die Display-Kontakt-Verbindung und weiters das dahinterliegende Home-Button-Kontakt-Kabel. Als Nächstes entfernen wir eine weitere Abdeckung - dazu lösen wir zwei 1,3 mm große Phillips Schrauben. Nun lösen wir mit dem Spudger die freigelegte Flex Verbindung. Zuerst werden die zwei 2,6 mm großen Phillips Schrauben und danach die 1,7 mm große Phillips-Schraube gelöst. Nun können wir die Abdeckung entfernen. Schließlich lösen wir die beiden anderen Schrauben. Zuerst die 1,9 mm große Schraube u. danach die 2,3 mm große Schraube. Daraufhin entfernen wir die Hörmuschel. Nun erhitzen wir das Flex-Kabel der Frontkamera. Anschließend lösen wir vorsichtig das Flex Kabel. Als Nächstes legen wir das Frontkamera-Kabel ein. Beim Einsetzen der Hörmuschel muss darauf geachtet werden die Kontakte an der richtigen Stelle anzulegen. Jetzt schraubst du zuerst die 1,9 mm große und danach die 2,3 mm große Phillips Schraube fest. Daraufhin klappst du die Front Kamera um und legst die Abdeckung ein. Nun schrauben wir die beiden 2,6 mm großen Phillips Schrauben und danach die 1,7 mm große Schraube an. Wir verbinden jetzt die Front Kamera Sensor Flex Verbindung mit dem Gerät u. legen die Abdeckung ein. Mit den zwei 1,2 mm großen Phillips Schrauben wird die Abdeckung befestigt.

Nun wird auch die Home Button und danach die Display Flex Verbindung festgemacht. Danach vergiss bitte nicht, die Akku-Flex-Verbindung festzudrücken, bevor du die Abdeckung einlegst. Jetzt werden die drei 1,0 mm großen Y-Schrauben eingesetzt - Ehe auch die 2,4 mm große Schraube angebracht wird. Im letzten Schritt klappst du das Display um und schraubst die beiden letzten Schrauben ein. Fertig! :) Freut uns, dass wir zusammen repariert haben. Wenn du nicht weiter weißt, schreib uns oder unsere Facebook Community. Wir wünschen dir einen unkaputtbaren Tag.
