iPhone 7 Display Reparaturanleitung

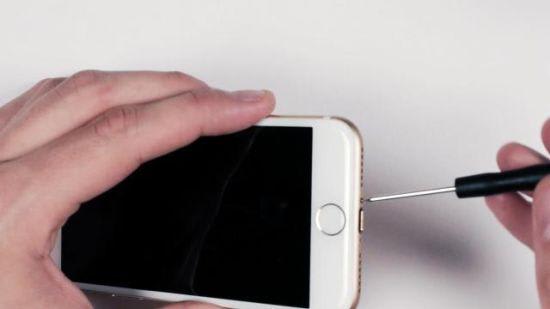

iPhone 7 öffnen

Schalte zunächst dein iPhone 7 aus und entnehme die SIM-Karte. Entferne nun die 3,3 mm großen Pentalobe Schrauben unter dem Homebutton am Rand neben dem Ladegerätanschluss. Nun erwärme das Display mit einem Fön, damit der Kleber unter dem Display aufweicht. HINWEIS: Erwärme das Gerät nicht über 60°C da ansonsten Bauteile im Inneren beschädigt werden können. Nun positioniere den Saugnapf oberhalb des Homebuttons und zieh leicht daran, sodass sich das Handy leicht öffnet indem ein Spalt zwischen Backcover und Display entsteht. Dort platzierst du einen Spudger, geh mit diesem am Handy Rahmen entlang. Nun lässt sich das Display schließlich aufklappen.

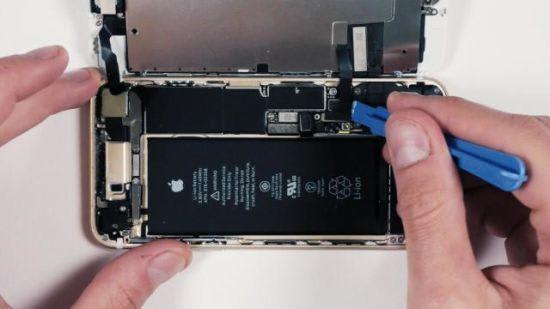

iPhone 7 Akku trennen

Entferne nun mithilfe eines Tri-point Schraubenzieher die Schrauben der Metallabdeckung rechts neben dem Akkugehäuse. Nachdem die Abdeckung entfernt ist, kannst du die darunterliegende Akku Flexverbindung lösen. So stellst du sicher, dass kein Storm mehr fließt und es zu keinen Kurzschluss kommt.

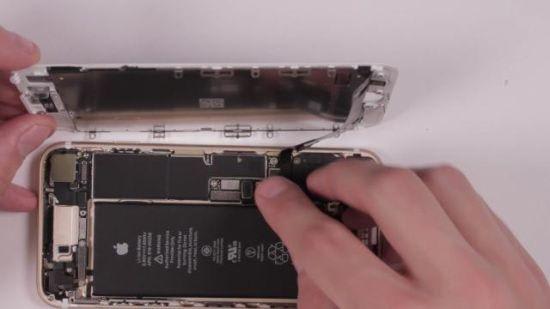

iPhone 7 Display austauschen

Nun löse die Display Kontaktverbindung und das dahinter liegende Homebutton Kontaktkabel. Als nächstes entferne eine weitere schmale Abdeckung rechts oben vom Akkugehäuse und mit dem Spudger die frei gelegte Flexverbindung. Nun sind alle Kontakte gelöst und das Display lässt sich herausnehmen. Anschließend befestigst du Flexverbindung des neuen iPhone 7 Display's mit dem Handy und überprüfst die Funktionsfähigkeit, indem du das Handy einschaltest. Sobald du die Touch Funktion getestet hast, kannst du das iPhone 7 wieder ausschalten.

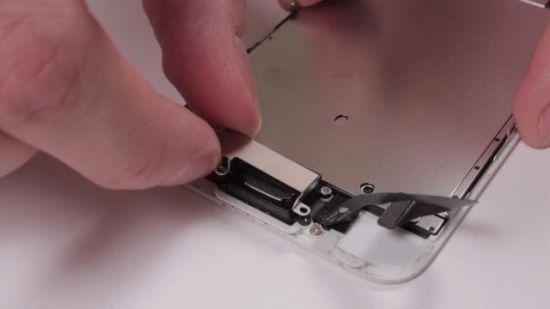

Neues iPhone 7 Display zusammensetzen

Wenn du ein bereits vorinstalliertes Display hast kannst du mit Schritt 8 weiter fortfahren. Entferne nun die Hörmuschel vom alten Display. Zuerst die 2,6 mm großen Phillipsschrauben und danach die 1,7mm große Phillipsschraube lösen. Danach entfernst du die Abdeckung und schließlich auch zwei weitere Schrauben unterhalb dieser Abdeckung. Daraufhin entfernst du die Hörmuschel. Nun erhitzt du das Flexkabel der Frontkamera und löst dieses. Jetzt löst du die Abdeckung des Homebuttons. Dazu entfernst du drei Schrauben der Abdeckung und die Tri-Point Schraube, die den Homebutton festhält. Nun löst du die sechs 1mm großen Tri-Point Schrauben am Rand des Handys. Danach erhitzt du schließlich den Bereich oberhalb des Homebuttons und kannst mit dem Spudger vorsichtig die Metallplatte lösen. Jetzt trennst du den Kontakt des Homebutton Kabels. Mit dem Spudger lockerst du nun die Button Einheit bis wir den Homebutton lösen können. Schließlich setzt du die ausgebaute Metallplatte auf das neue Display und schraubst die sechs Tri-Point Schrauben an den Seiten ein. Nun schiebst du den Homebutton durch die Öffnung und drückst die Flexverbindung fest. Danach legst du die Abdeckung ein und schraubst die drei Trip-Point Schrauben an, ehe du die Home Button Schraube einsetzt und festschraubt. Als nächstes legst du das Front-Kamera Kabel ein. Nun die Kontakte der Hörmuschel an die richtige Stelle anlegen und die Phillipsschrauben befestigen. Daraufhin klappst du die Frontkamera um und legst die Abdeckung ein. Die Abdeckung wird mit den dazugehörigen Schrauben festgemacht.

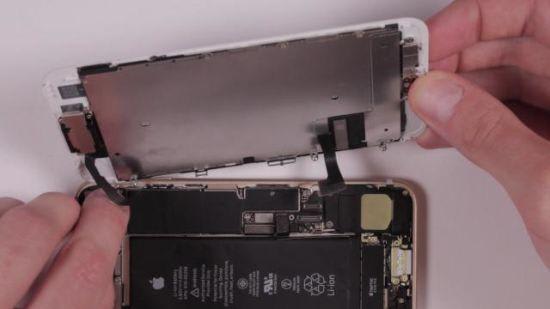

Neues iPhone 7 Display einsetzen

Du verbindest jetzt die Frontkamera-Sensor Flexverbindung mit dem Gerät, legst die Abdeckung ein und befestigen diese. Nun befestigst du auch die Home Button und Display Flexverbindung. Als letztes die Akku Flexverbindung festdrücken, bevor du die Abdeckung eingeschraubst.

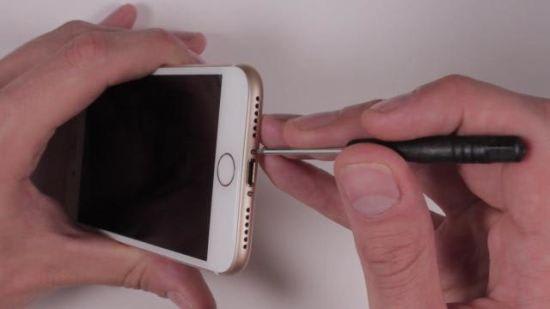

iPhone 7 verschließen

Im letzten Schritt klappst du das Display um und schraubt die zwei letzten Pentalobe Schrauben ein. Nun sollte das iPhone 7 verschlossen sein. GESCHAFFT! Du hast erfolgreich das Display bei deinem iPhone 7 gewechselt! :)
