iPhone 11 Pro Ladebuchse Reparaturanleitung

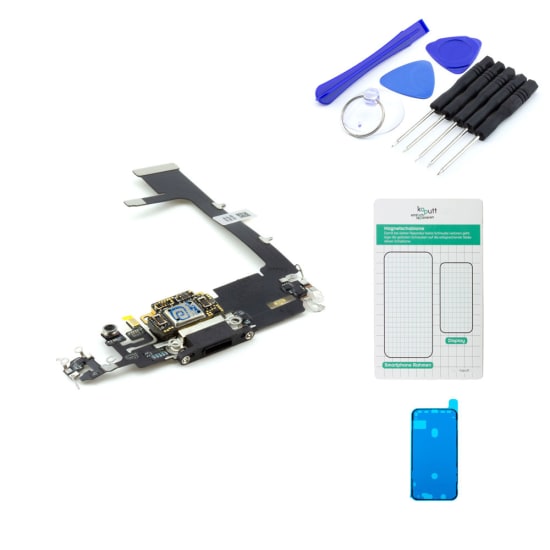

Vor jeder Reparatur solltest du folgende Punkte prüfen: Sind deine Handydaten gesichert / Backup erstellt? Ist das passende Ersatzteil vorhanden? (Achtung: einige Hersteller bieten keine Original Ersatzteile an. Prüfe deshalb vorab, wo du passende Ersatzteile kaufen kannst). Arbeitsfläche: Ist sie rutschfest & sauber? Und zu guter Letzt: Hast du genug Platz für eine Reparatur? Du brauchst genug Raum für Arbeitsfläche & Ablagefläche der diversen Tools, Schrauben und Ersatzteile. Außerdem ist es aus Sicherheitsgründen ratsam, den Akku deines Gerätes vor einer Reparatur auf mind. 25% zu entladen. Beachte auch: Nach einer Reparatur ist dein Handy nicht mehr zu 100% wasserfest.

Bevor du mit der Reparatur beginnst, schaltest du dein Handy ab und entnimmst die Sim Karte. Löse im Anschluss die beiden Schrauben neben dem Ladekabel Anschluss. Tipp: Apple verwendet mehrere unterschiedliche Schraubentypen. Sortiere dir immer alle entnommenen Schrauben und zugehörige Bauteile sorgfältig, um beim Rückbau nicht durcheinander zu kommen. Nun beginnst du, die Ränder des Displays vorsichtig zu erwärmen. Sobald das Display genügend erwärmt ist, versuchst du, einen kleinen Spalt zwischen Display und Rahmen zu erzeugen. Tipp: Mit einem Saugnapf kannst du das Display vorsichtig anheben. Nutze eine dünne Karte als Sicherung und beginne nun, das Display vorsichtig vom Rahmen zu lösen. Fahre dafür langsam am Rand entlang. Achte darauf, nicht zu tief in das Gerät einzudringen, um die empfindlichen Flexkabel auf der rechten Rahmenseite nicht zu beschädigen.

Achte beim Aufklappen auf die nah am Rand verlaufenden Verbindungskabel zum Touchscreen und öffne das Display wie ein Buch. Achtung: Nicht über einen Winkel von 90 Grad hinaus öffnen, da sonst die Flexkabel beschädigt werden können. Gehäuse und Touchscreen sind mit mehreren Konnektoren verbunden. Um diese zu erreichen, entfernst du zuerst die Metallabdeckungen darüber. Löse dafür, wie im Video beschrieben, die Schrauben der Abdeckungen und löse die Steckverbindungen darunter. Tipp: Drehe den Spudger beim Lösen der Konnektoren leicht (nicht hebeln). So vermeidest du Beschädigungen. Nimm dir für diesen Arbeitsschritt genug Zeit. Jetzt solltest du das Display problemlos abnehmen können und sicher beiseite legen. Die Ladebuchse deines 11 Pro befindet sich am unteren Rand deines iPhones und wird vom Lautsprechermodul verdeckt. Im nächsten Schritt musst du also zunächst Lautsprecher und Taptic Engine entfernen.

Neben dem Akku befinden sich Lautsprecher und Taptic Engine. Entferne die Schrauben der Abdeckung und lege sie beiseite. Die Schrauben der Lautsprecher Platte haben unterschiedliche Längen. Merke dir ihre Position und achte beim Rückbau darauf, sie nicht zu vertauschen. Hebe nun die Abdeckung vorsichtig hoch und trenne den Konnektor darunter. Entferne im Anschluss die leicht verklebte Gummiabdeckung über der Taptic Engine und die Engine selbst. Lege dir alle Bauteile sorgfältig sortiert beiseite. Jetzt kannst du die verbleibenden Schrauben des Lautsprecher Moduls lösen und die Einheit herausheben. Beachte, dass die Lautsprecher vor allem am oberen Rand leicht mit dem Rahmen verklebt sind. Nutze bei Bedarf einen Föhn, um die verklebten Bauteile vorsichtig zu lösen.

Nun kannst du beginnen, die Ladebuchse auszubauen. Löse zunächst alle Schrauben und lege sie beiseite. Da das Modul zusätzlich stark verklebt ist, muss du es vorsichtig mit einem Fön erwärmen. Hebele es nun Schritt für Schritt behutsam mit einem stumpfen, flachen Hebelwerkzeug aus dem Gehäuse. Nimm dir hierfür genug Zeit und wiederhole das Erwärmen bei Bedarf mehrmals. Im Anschluss solltest du die Ladebuchse aus dem Gerät hebeln können.

Jetzt kannst du die neue Ladebuchse im Gerät anbringen. Lege das Modul hierfür, wie im Video beschrieben, in die am Gehäuse vorgesehenen Aussparungen und fixiere alles durch leichtes Andrücken, bis die Platte einrastet. Im Anschluss kannst du beginnen, die Konnektoren zu verbinden und die Ladebuchse mit den dazugehörigen Schrauben am Boden und Gehäuserahmen zu fixieren. Zuletzt musst du noch die Abdeckungen darüber anbringen und verschrauben.

Im Anschluss baust du die Taptic Engine an ihrer alten Position ein und verbindest alle Konnektoren. Verschraube die Engine mit den dazugehörigen Schrauben und fixiere die Abdeckungen darüber. Danach kannst du auch das Lautsprecher Modul wieder am Gerät anbringen. Tipp: Achte darauf, dass keine Kleberrückstände die Öffnungen der Lautsprecher verdecken. Fixiere die Lautsprecher im Anschluss mit den dazugehörigen Schrauben und bringe auch das Flexkabel wieder an.

Bevor du Display und Rückseite miteinander verkleben kannst, musst du zunächst die drei Flexverbindungen wieder anschließen und die Konnektoren verbinden. Sei hier besonders vorsichtig, da diese Stecker sehr empfindlich sind und die Konnektoren, ebenso wie die Flexkabel, leicht beschädigt werden können. Die Akkuverbindung stellst du aus Sicherheitsgründen als letztes wieder her. Teste nun auch, ob dein iPhone wie gewohnt funktioniert. Tipp: Du kannst die Funktionalität am umgeklappten Display testen, sobald alle Konnektoren verbunden sind.

Damit dein iPhone nach der Reparatur weiterhin hinreichend (nicht 100%) vor Staub und Wasser geschützt wird, ist es empfehlenswert, neuen Rahmenkleber auf dem Rand anzubringen. Entferne hierfür zuerst alle alten Klebereste und reinige den Rahmen ggf. mit Reinigungsalkohol von allen Rückständen. Als neuen Rahmen Kleber empfehlen wir dir, eine vorgefertigte Backcover Klebefolie zu nutzen. Achte darauf, dass die Klebefolie richtig auf dem Rahmen sitzt. Entferne dann, die Schutzfolie. Sind alle Konnektoren mit dem Display verbunden und ist auch die Akkuverbindung geschlossen, platzierst du die Metallabdeckungen darüber und verschraubst alle Bauteile miteinander.

Jetzt kannst du das Display umklappen und vorsichtig auf den Rahmen drücken. Benutze nicht zu viel Kraft, da sonst das Display kaputt gehen kann. Vergiss am Ende nicht, die beiden Pentalobe Schrauben neben dem USB Anschluss wieder einzusetzen. GESCHAFFT! Herzlichen Glückwunsch: Du hast erfolgreich die Ladebuchse deines iPhone 11 Pro getauscht!
