iPhone 11 Display Reparaturanleitung

Schritt-für-Schritt-Anleitung: iPhone 11 Display Reparatur

Mit unserer Schritt-für-Schritt-Anleitung begleiten wir dich durch die Reparatur deines iPhone 11 Displays.

HINWEISE:

• Um die TouchID-Funktion nicht zu beschädigen, gehe bei der Display Reparatur besonders vorsichtig vor. Die FaceID-Funktion kann nur von Apple Technikern wieder hergestellt werden
• Für diese Reparatur sollte dein Akku unter 25 % entladen sein. Ein vollgeladener Akku kann bei Beschädigung schnell entflammen.

Werkzeug

Werkzeug

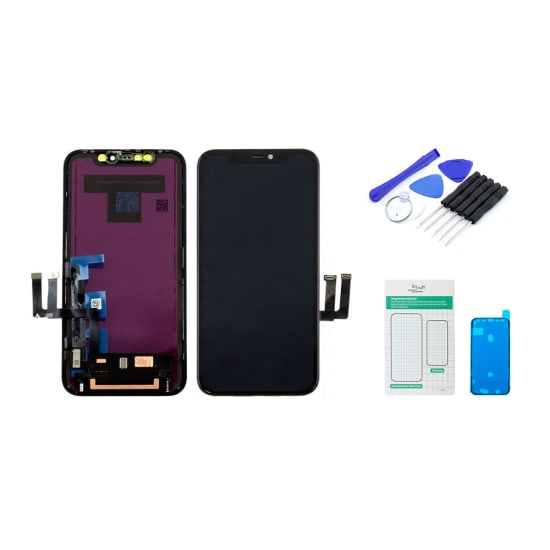

Für diese Reparatur benötigst du neben eines neuen iPhone 11 Displays außerdem neuen Frontkleber, einen Föhn oder ein Wärmekissen, einen Saugnapf, einen Pentalobe-Schraubendreher, einen Kreuzschlitzschraubendreher, einen Tri-Point-Schraubendreher, ein Kunststoff-Spudger und ein Plektrum sowie eine Pinzette.

Schritt 1: iPhone 11 öffnen

HINWEIS: Sollte dein Display sehr stark gesplittert sein, solltest du das gesamte Display mit Klebeband abdecken, damit keine Glassplitter ins Innere deines iPhones fallen.

Schalte zu Beginn der Reparatur dein iPhone 11 aus und entnehme die SIM-Karte. Nun entfernst du die beiden Pentalobe-Schrauben neben dem Lightning Connector. Erwärme jetzt vorsichtig den Rand des Displays, um den Kleber etwas zu lösen. Platziere den Saugnapf auf dem Display und hebe es vorsichtig an, sodass du mit dem Plektrum oder einer dünnen Karte zwischen Rahmen und Display kommst. Fahre nun vorsichtig am Rahmen entlang und löse das Display ab.

Schritt 2: Akkuverbindung trennen

Öffne nun das Display vorsichtig, indem du es nach rechts aufklappst und am besten an etwas anlehnst, da sonst die Kabel zu sehr unter Spannung stehen und kaputtgehen könnten. Löse nun die Tri-Point-Schrauben der Abdeckung der Akkuverbindung. Entferne die Abdeckung und löse die Verbindung des Akkus, damit kein Storm mehr fließen kann und es nicht zu einem Kurzschluss kommt.

Schritt 3: Kaputtes iPhone 11 Display entfernen

Damit du das Display abnehmen kannst, musst du zunächst die Verbindung zum Logicboard trennen. Hierfür entfernst du die Tri-Point-Schrauben der Abdeckung über den Displayverbindungen. Mit einem Spudger löst du die Verbindungen vom Logicboard und kannst das Display abnehmen.

Schritt 4: Bauteile vom alten iPhone 11 Display abbauen

Löse nun die Schrauben an der Lautsprecher- und Sensor-Einheit. Anschließend kannst du sie vorsichtig mit einem Spudger umklappen. Erwärme nun das Frontcover mit einem Föhn oder dem Wärmekissen, um den Kleber aufzuweichen. Danach gehst du vorsichtig mit einem Plektrum unter die Lautsprechereinheit und löst sie vom Display. Beachte insbesondere beim Mikrofon, dass du das Kabel nicht beschädigst. Mit einer Pinzette kannst du nun den Lichtsensor lösen und herausheben. Danach kannst du die gesamte Einheit herausnehmen.

Schritt 5: LCD Abschirmung entfernen

Jetzt löst du die Schrauben der Metallplatte über der LCD. Erwärme kurz die festgeklebten Flexkabel des Displays und löse diese von der Platte. Fahre nun mit einem Plektrum oder einer dünnen Karte unter die Metallplatte und löse sie vom Display.

Schritt 6: Neues iPhone 11 Display vorbereiten

Lege nun die Abschirmplatte auf das neue Display auf. HINWEIS: Achte hierbei auf die EMI-Stifte an der unteren Kante der Platte, diese müssen wieder richtig herum in das neue Display eingesetzt werden. Verschraube die Abschirmplatte am neuen Display. Anschließend kannst du das Lautsprecher-Sensor-Modul einsetzen. Befestige zunächst den Lichtsensor und das Mikrofon und drücke den Lautsprecher fest. Hast du das getan verschraubst du die Einheit mit dem Display.

Schritt 7: Neues iPhone 11 Display anschließen

Im nächsten Schritt entfernst du alte Klebereste vom Rahmen und platzierst neuen Kleber auf dem Rahmen. Verbinde jetzt die Displayverbindungen wieder mit dem Logicboard und verschraube die Abdeckung darüber.

Schritt 8: Neues iPhone 11 Display testen

Schließe nun kurz den Akku an und schalte dein iPhone 11 ein. Teste dein neues Display auf alle Funktionen. Sollte alles funktionieren, schaltest du dein iPhone wieder aus.

Schritt 9: Abdeckungen einsetzen

Verschraube jetzt die Abdeckungen über den Display- und Akkuanschlüssen auf dem Logicboard.

Schritt 10: iPhone 11 verschließen

Sind alle Schrauben und Abdeckungen eingesetzt, drückst du vorsichtig das Display auf den Rahmen und presst beide Teile zusammen. Verwende dabei nicht zu viel Kraft, da ansonsten das Display brechen könnte. Schraube nun die beiden Schrauben am Lightning Connector fest. GESCHAFFT! Du hast erfolgreich das Display deines iPhone 11 gewechselt.
