Galaxy A50 Ladebuchse Reparaturanleitung

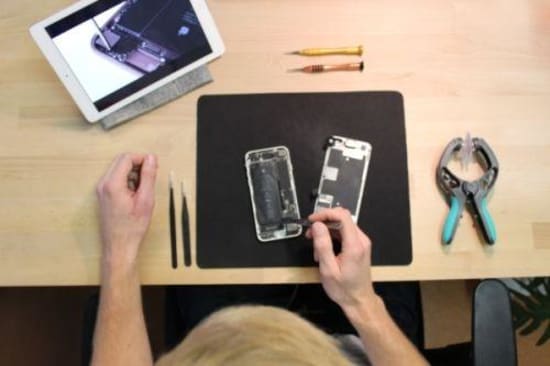

Bevor du mit einer Reparatur beginnst, solltest du prüfen, ob du alle deine Handy Daten gesichert bzw. ein Backup erstellt hast. Ist das passende Ersatzteil vorhanden? Ist deine Arbeitsfläche rutschfest & sauber? Und zu guter Letzt: Hast du genug Platz für eine Reparatur? Du brauchst ein ausreichend große Arbeits- & Ablagefläche für Tools, Schrauben und Ersatzteile. Außerdem ist es aus Sicherheitsgründen ratsam, den Akku deines Gerätes vor einer Reparatur auf mind. 25% zu entladen.

Schalte deine Handy aus und nimm die Sim Karte heraus. Erwärme dann die Ränder der Rückseite vorsichtig mit einem Föhn oder einer Wärmeplatte. Tipp: Die meisten Smartphones sind stark verklebt. Nimm dir genug Zeit für diesen Arbeitsschritt. Sobald du einen kleinen Spalt zwischen Rückseite und Rahmen geschaffen hast, schiebst du eine dünne Karte oder ein Plektrum zur Sicherung dazwischen. Fahre nun mit dem Plektrum langsam am Rand entlang. Tipp: Du kannst mehrere Plektren nutzen, um das Backcover an mehreren Stellen gleichzeitig vom Rahmen zu lösen.

Löse nun die Schrauben der Abdeckung und hebel die Platte an den Seiten mit einem stumpfen Werkzeug vorsichtig vom Rahmen. Tipp: Lege dir immer alle Schrauben sauber sortiert beiseite, damit du beim Rückbauen nicht durcheinander kommst. Hebel die Abdeckung vorsichtig aus ihrer Verankerung am Rahmen. Entferne auch den Sim Schlitten. Nun kannst du die Flex Verbindung zum Akku lösen, um Kurzschlüsse bei der Reparatur zu vermeiden. Löse die beiden Flex Flachkabel, über dem Akku. Tipp: Drehe den Spudger beim Lösen der Konnektoren leicht (nicht hebeln). So vermeidest du Beschädigungen.

Das Daughterboard, auf dem sich auch die Ladebuchse befindet, ist am Gehäuse verklebt. Um das komplette Modul zu entfernen, löst du zunächst den Fingerprint Kontakt und den Antennen Stecker. Erwärme das Daughterboard und hebele anschließend die komplette Einheit aus dem Gehäuse.

Lege die neue Ersatz Platine mit der verbauten Ladebuchse an die vorgesehene Position und schließe die Flex Verbindungen wieder an. Achte darauf, keine Kabel einzuklemmen. Tipp: Die Konnektoren verbinden sich mit einem leichten Klick - wenn nicht, nimm sie wieder ab und versuche es erneut, bis sie einrasten. Nutze die Pinzette zum Positionieren des Antennenkabels und den Spudger zum Festdrücken des Steckers. Bringe nun auch die Flex Flachband Kabel über dem Akku an. Verbinde alle Konnektoren. Die Verbindung mit dem Akku stellst du als letztes wieder her.

Sind alle Bauteile an ihrem Platz, kannst du die Haupt Abdeckung montieren. Lege den Kunstoff Rahmen hierfür auf das Gehäuse und drücke ihn vorsichtig rundherum fest. Verschraube alles mit den dazugehörigen Schrauben.

Sollte der Kleber noch genug Haftkraft besitzen, kannst du nun das Handy verkleben. Andernfalls kannst du zum Verkleben von Rahmen und Backcover entweder auf eine vorgefertigte Rahmen Klebefolie zurückgreifen oder flüssigen Rahmen Kleber verwenden. Reinige in diesem Fall den Rahmen und das Backcover von allen überschüssigen Kleberesten. Drücke dann vorsichtig Rückseite und Rahmen zusammen. GESCHAFFT! Herzlichen Glückwunsch: Du hast erfolgreich deine Galaxy A50 Ladebuchse ausgetauscht!
