Repariere dein Samsung Galaxy S7 einfach selbst

Funktioniert bei deinem Samsung Galaxy S7 die Hauptkamera nicht mehr? Haben die Fotos Schlieren oder du kannst gar keine Fotos mehr machen? Hier kannst du deine kaputte Rückkamera von deinem Samsung Galaxy S7 selbst wechseln oder austauschen. Kaufe Ersatzteile für dein Samsung Galaxy S7 und repariere mit Hilfe von Videoanleitungen selbst.

Bildanleitung Selbstreparatur: Samsung Galaxy S7 Hauptkamera

  • Schritt für Schritt

    In der folgenden Schritt-für-Schritt Anleitung wird dir anschaulich gezeigt, wie du die kaputte Hauptkamera eines Samsung Galaxy S7 austauschen kannst.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-0-werkzeug

    Werkzeug

    Um die Hauptkamera deines Samsung Galaxy S7 auszutauschen, benötigst du einen Spudger, eine Pinzette, einen Kreuzschraubenzieher, einen Saugnapf, ein dünnes Plastiktool sowie eine Spielkarte.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-1-das-backcover-erwaermen

    Entnimm zuerst den SIM-Karten-Schlitten und erwärme mit einem Föhn den Kleber des Backcovers.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-2-galaxy-s7-backcover-abnehmen

    Als nächstes hebst du mit einem Saugnapf das Cover an und gehst mit einem dünnen Plastiktool oder einer Spielkarte vorsichtig am Rand entlang. Löse auf diese Weise das Cover und leg es zur Seite. Reinige den Rahmen und das Cover sorgfältig, um Klebereste zu entfernen.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-3-entfernen-der-antennenmodule

    Löse die zwölf Schrauben der drei schwarzen Antennen-Abdeckplatten und nimm diese heraus.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-4-trennen-der-flex--und-antennenkabel

    Jetzt trennst du alle Konnektoren und Flexkabel wie Frontkamera, Akku, Power- und Volumebuttons vom Motherboard, damit du es anheben kannst.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-5-herausnehmen-des-motherboards

    Winkele dazu das Motherboard an und trenne den unteren Konnektor. Lege dann das Board mit der Unterseite nach oben hin.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-6-die-hauptkamera-austauschen

    Trenne mit dem Spudger das Flexkabel der Kamera von dem Motherboard. Setzte hier nun die neue Samsung Galaxy S7 Hauptkamera ein und drücke das Kabel fest.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-7-wiedereinsetzen-des-motherboards

    Verbinde das untere Flexkabel wieder mit dem Motherboard und setze dieses ein.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-8-flexkabel-und-antennen-verbinden

    Verbinde jetzt wieder vorsichtig sämtliche Antennen- und Flexkabel vorsichtig mit dem Motherboard.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-9-antennen-abdeckplatten-einsetzen

    Füge die drei Antennen-Abdeckplatten ein und schraube sie mit allen zwölf Schrauben fest.

  • samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-10-backcover-anbringen

    Bringe zum Schluss den Kleberahmen auf das Backcover an, entferne die Schutzfolie und drücke das Samsung Galaxy S7 Cover sorgfältig auf den Rahmen fest. Eventuell musst du dein Smartphone nochmals mit dem Föhn erwärmen und erneut rundherum Druck ausüben. So ist das Samsung Galaxy S7 wieder bestmöglich vor Feuchtigkeit und gegen Verschmutzung geschützt. GESCHAFFT! Du hast erfolgreich die Hauptkamera bei deinem Samsung Galaxy S7 gewechselt.

Schritt für Schritt

In der folgenden Schritt-für-Schritt Anleitung wird dir anschaulich gezeigt, wie du die kaputte Hauptkamera eines Samsung Galaxy S7 austauschen kannst.

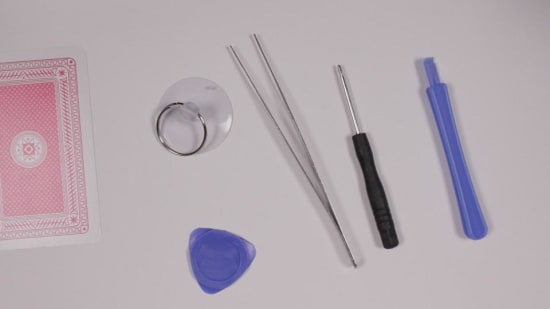

Werkzeug

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-0-werkzeug

Um die Hauptkamera deines Samsung Galaxy S7 auszutauschen, benötigst du einen Spudger, eine Pinzette, einen Kreuzschraubenzieher, einen Saugnapf, ein dünnes Plastiktool sowie eine Spielkarte.

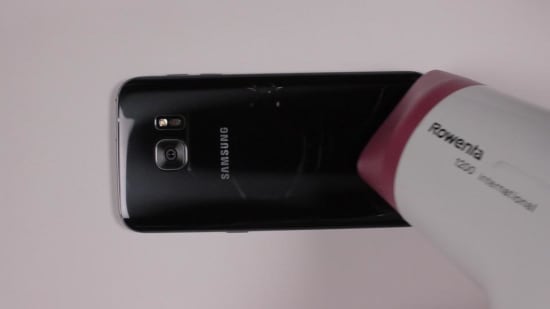

Schritt 1: Samsung Galaxy S7 Backcover erwärmen

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-1-das-backcover-erwaermen

Entnimm zuerst den SIM-Karten-Schlitten und erwärme mit einem Föhn den Kleber des Backcovers.

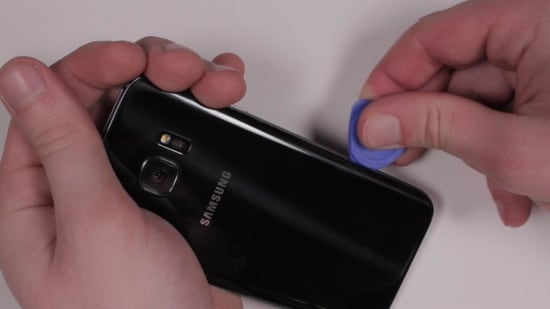

Schritt 2: Samsung Galaxy S7 Backcover abnehmen

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-2-galaxy-s7-backcover-abnehmen

Als nächstes hebst du mit einem Saugnapf das Cover an und gehst mit einem dünnen Plastiktool oder einer Spielkarte vorsichtig am Rand entlang. Löse auf diese Weise das Cover und leg es zur Seite. Reinige den Rahmen und das Cover sorgfältig, um Klebereste zu entfernen.

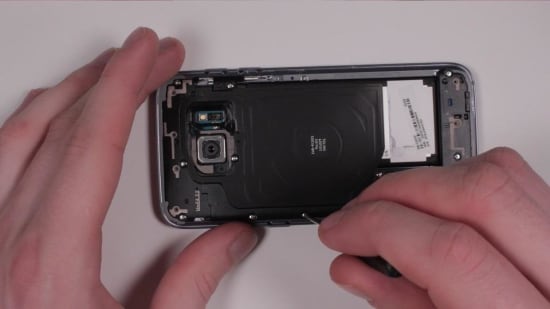

Schritt 3: Entfernen der Antennenmodule

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-3-entfernen-der-antennenmodule

Löse die zwölf Schrauben der drei schwarzen Antennen-Abdeckplatten und nimm diese heraus.

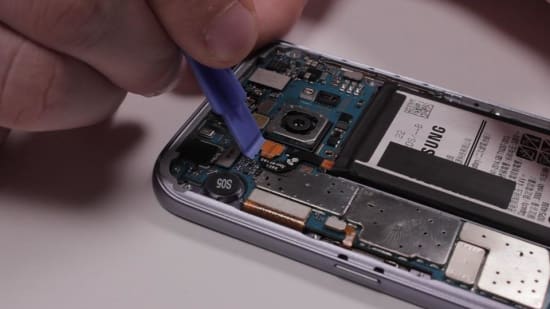

Schritt 4: Trennen der Flex- und Antennenkabel

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-4-trennen-der-flex--und-antennenkabel

Jetzt trennst du alle Konnektoren und Flexkabel wie Frontkamera, Akku, Power- und Volumebuttons vom Motherboard, damit du es anheben kannst.

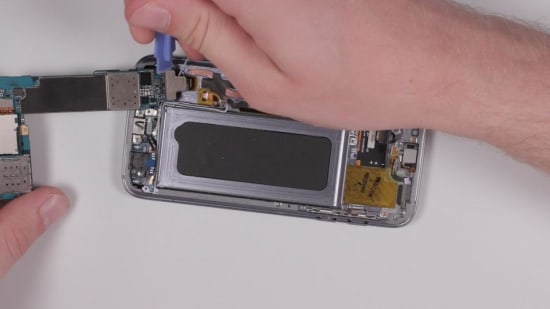

Schritt 5: Herausnehmen des Motherboards

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-5-herausnehmen-des-motherboards

Winkele dazu das Motherboard an und trenne den unteren Konnektor. Lege dann das Board mit der Unterseite nach oben hin.

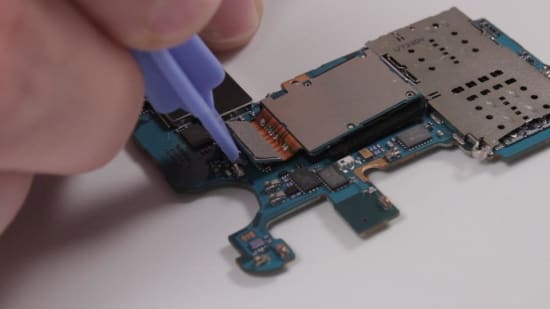

Schritt 6: Die Hauptkamera austauschen

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-6-die-hauptkamera-austauschen

Trenne mit dem Spudger das Flexkabel der Kamera von dem Motherboard. Setzte hier nun die neue Samsung Galaxy S7 Hauptkamera ein und drücke das Kabel fest.

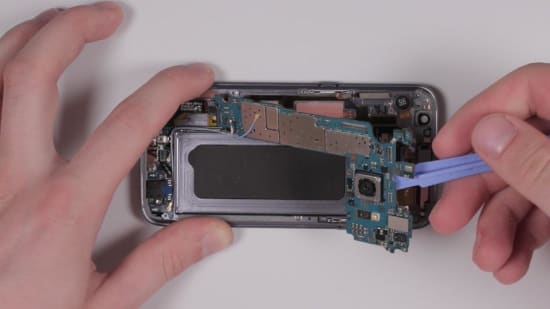

Schritt 7: Wiedereinsetzen des Motherboards

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-7-wiedereinsetzen-des-motherboards

Verbinde das untere Flexkabel wieder mit dem Motherboard und setze dieses ein.

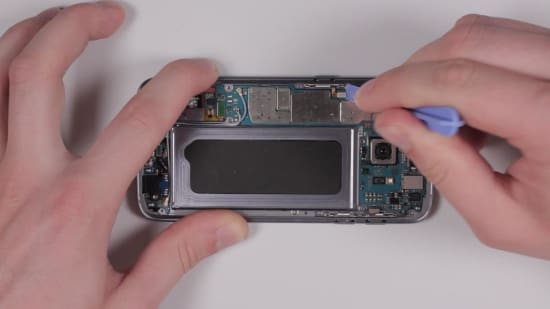

Schritt 8: Flexkabel und Antennen verbinden

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-8-flexkabel-und-antennen-verbinden

Verbinde jetzt wieder vorsichtig sämtliche Antennen- und Flexkabel vorsichtig mit dem Motherboard.

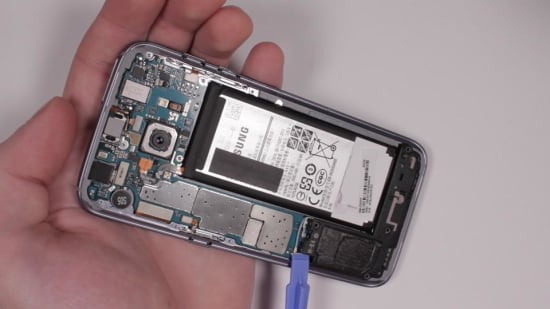

Schritt 9: Antennen-Abdeckplatten einsetzen

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-9-antennen-abdeckplatten-einsetzen

Füge die drei Antennen-Abdeckplatten ein und schraube sie mit allen zwölf Schrauben fest.

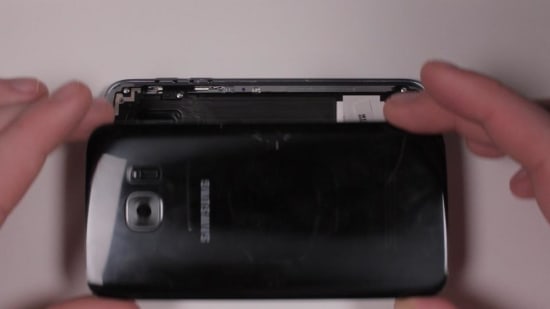

Schritt 10: Backcover anbringen

samsung-galaxy-s7-hauptkamera-reparaturanleitung-schritt-10-backcover-anbringen

Bringe zum Schluss den Kleberahmen auf das Backcover an, entferne die Schutzfolie und drücke das Samsung Galaxy S7 Cover sorgfältig auf den Rahmen fest. Eventuell musst du dein Smartphone nochmals mit dem Föhn erwärmen und erneut rundherum Druck ausüben. So ist das Samsung Galaxy S7 wieder bestmöglich vor Feuchtigkeit und gegen Verschmutzung geschützt. GESCHAFFT! Du hast erfolgreich die Hauptkamera bei deinem Samsung Galaxy S7 gewechselt.

Informationen

In der folgenden DIY-Reparaturanleitung wird dir anschaulich gezeigt, wie man die defekte Hauptkamera eines Samsung Galaxy S7 austauschen kann: Als erstes den SIM-Karten-Schlitten herausnehmen und mit einem Föhn den Kleber des Backcovers erwärmen. Mit einem Saugnapf das Cover anheben und mit einem dünnen Plastiktool oder Spielkarte vorsichtig am Rand entlang gehen, das Cover so lösen und beiseite legen. Die zwölf Schrauben der drei Antennen-Abdeckplatten lösen und diese herausnehmen. Alle Konnektoren und Kabel vom Motherboard trennen und dieses ebenfalls nach dem Akku entfernen. Dabei auf den verdeckten, unteren Konnektor zum Board achten. Nun kann man die defekte Hauptkamera von dem Motherboard lösen und durch die neue ersetzen. Abschließend rückwärts alles wieder sorgfältig zusammensetzen und verschrauben. Eine passende Samsung Galaxy S7 Hauptkamera findest du beim Reparaturvideo. Viel Spaß!

Bewertung

Gesamt: (5)
Peter,
vor 3 Jahren

Super Anleitung! Einfach beschrieben und auch für Amateure umsetzbar. Bei der Beschafung der Kamera fehlt aber der Hinweis, dass im Samsung S7 unterschiedlicher Kameras verbaut wurden und nur die original Kamera verwendet werden kann.

Wolfgang,
vor 3 Jahren

Sehr gute und detaillierte Anleitung. Ich habe damit meine Hauptkamera ausgetauscht - und alles funktioniert wieder bzw. noch! Man hätte vielleicht noch einen Hinweis geben sollen, dass man vor der Demontage die SD-Karte und Telefonkarte entfernen sollte. Damit erleichtert man die Entnahme der Hauptleiterplatte.

Georg,
vor 4 Jahren

Ich habe es genau nach Video-Anweisung gemacht und es funktionierte gut. Sicherlich, man benötigt etwas Geduld und Fingerspitzengefühl beim ablösen des Back-Covers, dass gehört dazu. Alles in allem guter Service und kann weiterempfohlen werden!

Franz,
vor 4 Jahren

Im Video wird so einfach geschildert, wie sich das Backcover entfernen lässt. Ist aber eindeutig viel schwerer und bei mir hat es das Backcover jetzt zerstört...… Ich dachte ich kaufe mir euer Reperaturset mal, um mich selbst zu versuchen..... Ich würde dies nicht wieder tun.

Uwe Einspanier,
vor 5 Jahren

Kommentar kaputt.de Redaktion: Den Kleberahmen mit dem Fön aufzuweichen und anschliessend mit dem Sputcher das Backcover vorsichtig zu trennen, ist nicht ganz einfach und forder etwas Geduld und Fingerspitzengefühl. Den Fön solange einsetzen, bis man unter das Backcover kommt. Dann rundherum sorgfältig den Kleber vom Rahmen trennen, ohne das Cover zu stark nach oben zu biegen. Das Ablösen des Rückseitendeckel funktioniert überhaupt nicht. Beim Einsatz des Sputcher? Ist die Hülle gebrochen.
